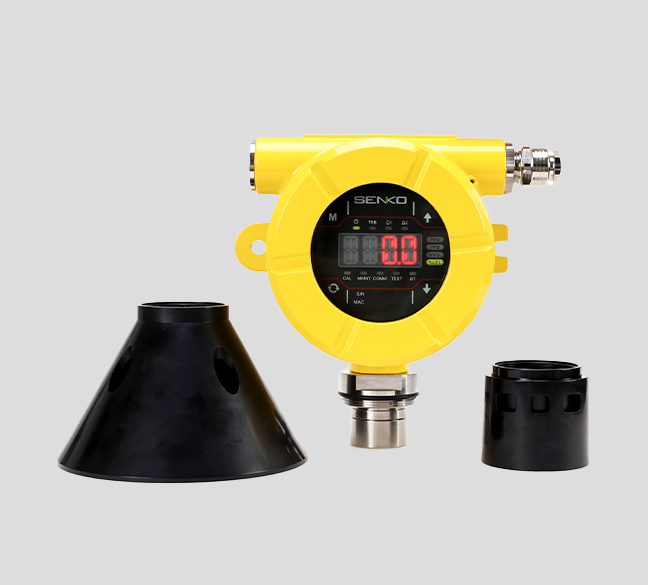

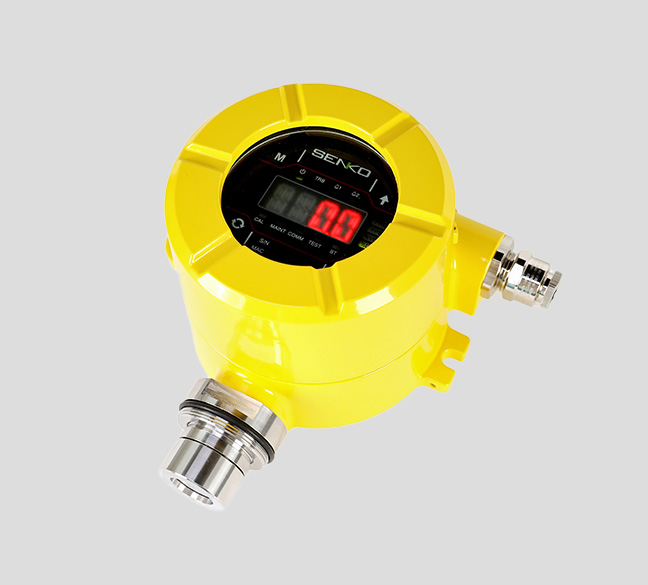

SI-200E는 산소, 독성 가스, 가연성 가스를 감지하는 방폭형 확산식 가스 감지기입니다. 가스 위험 지역에 설치되며, LCD 화면을 통해 가스 농도와 기기 진단 결과를 표시합니다. 표준 4-20mA 아날로그 및 RS-485 디지털 통신을 지원하며, 무선 통신(Wireless)을 통한 입력 및 설정이 가능합니다.
SI-200E는 가스 위험이 있는 장소에 설치하는 고정형 확산식 가스 감지기로, 산소, 유독성 가스, 가연성 가스를 실시간으로 측정하며 LED 디스플레이를 통해 농도 및 자가진단 결과를 표시합니다. 4-20mA 아날로그 출력 및 RS-485 디지털 통신을 통해 컨트롤러와 연동할 수 있으며, 블루투스 연결을 통해 모바일 기기에서 손쉽게 설정 및 데이터 확인이 가능합니다.
- 방폭 인증 획득: ATEX, IECEx, CE 승인
- 4자리 디지털 농도 표시
- 다양한 통신 지원: 4-20mA 출력 & RS-485
- 무선 연결 기능: 모바일 기기에서 실시간 데이터 확인 가능
- 견고한 설계: 거친 환경 및 위험 지역에서도 안정적 성능
- 최첨단 감지 기술 적용: 뛰어난 검지 성능 제공
| 모델명 | SI-200E | ||
|---|---|---|---|
| 측정 가스 | Combustible Gas | Toxic Gas | Oxygen |
| Catalytic | IR | Electrochemical cell | |
| 센서 수명 | ＞5년 | ＞2년 | ＞2년 |
| 반응 속도 | <15sec/90% scale | <30sec/90% scale | ref. page 21 |
| 분해능 | 1%LEL | 1%LEL | 0.1%VOL |
| 측정 형태 | 확산형 (Diffusion Type) | ||
| 정확성 | ±3% FS | ||
| 동작 전압 | 18~32Vdc | ||
| 소비 전력 | 3.6W @ 24Vdc | ||
| 작동 표시 | FND, 가스농도, 경보, 기기 이상 | ||
| 접점 출력 | 1차 경보, 2차 경보, Fault 경보 (Rated 2.0A @30Vdc) | ||
| 아날로그 측정 출력 | 4~20mA (HART: 옵션) | ||
| 디지털 통신 | RS-485 | ||
| 원격 인터페이스 | RS-485 Modbus, HART(옵션) | ||
| 입력 및 세팅 | Non-intrusive with Magnetic Wand & RS-485 & Bluetooth | ||
| 배선 | 4~20mA / DC / Relay : 최대 14 AW | ||
| 사용 온도 | -40℃ ~ +60℃ | ||
| 사용 습도 | 5% ~ 95% RH (Non-condensing) | ||
| IP 등급 | IP66 | ||
| 전산관 사이즈 | 3/4” NPT × 2EA | ||
| 기기 보증기간 | 2년 | ||
| 센서 보증기간 | 1년 | ||
| 안전결정 등급(SIL) | SIL2 | ||
| 재질 | 트랜스미터 : 알루미늄, 센서 하우징 : 스테인리스스틸(SS316) | ||
| 사이즈 | 169mm(W) x 188.5mm(D) x 170mm(H) | ||
| 중량 | 약 2.4kg | ||
| 방폭인증 |
KCs : Ex db IIC T6 Gb IECEx : Ex db IIC T6 Gb, Ex tb IIIC T80℃ Db |
||
| Gas | Sensor | Range | A1 | A2 | Resolution |
|---|---|---|---|---|---|
| Oxygen (O₂) | Electrochemical | 0~30%Vol | 19.0%Vol | 23.0%Vol | 0.1%Vol |
| Carbon Monoxide (CO) | Electrochemical | 0~500ppm / 0~2,000ppm (Option) | 30ppm | 60ppm | 1ppm |
| Sulfur Dioxide (SO₂) | Electrochemical | 0~20ppm | 2ppm | 5ppm | 0.1ppm |
| Hydrogen (H₂) | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Hydrogen (H₂) | Electrochemical | 0~1000ppm | 100ppm | 500ppm | within 5ppm |
| Hydrogen Sulfide (H₂S) | Electrochemical | 0~500ppm | 10ppm | 15ppm | 1ppm |
| Combustible (-) | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Combustible (-) | IR | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Ammonia (NH₃) | Electrochemical | 0~100ppm | 25ppm | 35ppm | 1ppm |
| Acetylene (C₂H₂) | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Ethanol (C₂H₆O) | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Toluene (C₇H₈) | IR | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Toluene (C₇H₈) | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Methane (CH₄) | IR | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Methane (CH₄) | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Carbon Dioxide (CO₂) | IR | 0~2000ppm | 1000ppm | 1500ppm | 3ppm |
| Carbon Dioxide (CO₂) | IR | 0~5000ppm | 3000ppm | 5000ppm | 8ppm |
| Carbon Dioxide (CO₂) | IR | 0~5%Vol | 0.5%Vol | 3%Vol | 0.1%Vol |
| VOC (VOC) | PID | 0~1000ppm | 50ppm | 100ppm | within 3ppm |
| Xylene (C₈H₁₀) | IR | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Hydrogen Peroxide (H₂O₂) | Electrochemical | 0~10ppm | 1ppm | 2ppm | 0.1ppm |
| Nitrogen Dioxide (NO₂) | Electrochemical | 0~20ppm | 3ppm | 5ppm | 0.1ppm |
| Ethylene Oxide (C₂H₄O) | Electrochemical | 0~30ppm | 1ppm | 2ppm | 0.1ppm |
| Ethylene (C₂H₄) | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Nitrogen Monoxide (NO) | Electrochemical | 0~100ppm | 25ppm | 50ppm | 1ppm |
