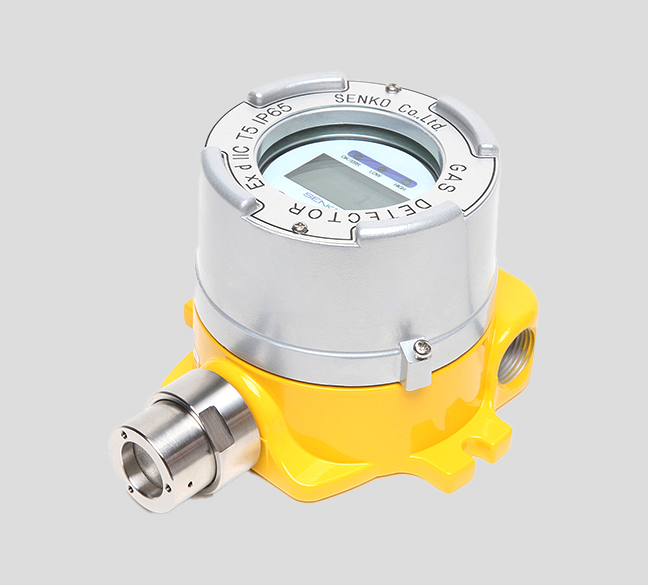

SI-100 은 산소, 독성 가스 및 가연성 가스를 측정하기 위해 잠재적 가스 위험이 존재하는 장소에 설치하는 현장지시형 고정식 가스 감지기 입니다. 액정표시장치(LCD) 디스플레이를 통해 가스 농도 뿐만 아니라 기기 자체의 진단 결과도 보여주며, 표준 4-20mA 아날로그 출력 통신 또는 RS-485 디지털 통신으로 가스 모니터 수신부에 연결할 수 있습니다.
SI-100은 산업 현장에서 유독성 가스, 가연성 가스 및 산소 농도를 지속적으로 모니터링하기 위한 고정형 가스 감지기입니다. 방폭 구조와 다양한 센서 옵션으로 위험 구역에서도 안정적이고 신뢰할 수 있는 감지 성능을 제공합니다. 대형 LCD 디스플레이(화이트 백라이트)를 통해 뛰어난 시인성을 제공하며, 자석봉을 이용해 손쉽게 조작 및 교정이 가능합니다. 4-20mA 출력과 RS-485 통신을 지원하여 제어 시스템과 손쉽게 연동됩니다.
- 다양한 센서 지원
- 자석봉을 이용한 간편한 조작
- 대형 디지털 LCD 디스플레이 (블루 백라이트)
- 방폭 구조 설계
- 방수 및 방진 설계
- 가스 투입만으로 자동 교정
- 4-20mA 출력 통한 장거리 신호 전송
- 릴레이 접점 출력 신호
| 모델명 | SI-100 | |||
|---|---|---|---|---|
| 측정가스 | Combustible Gas | Toxic Gas | Oxygen | |
| 측정방식 | Catalytic | IR | Electrochemical cell | Galvanicl |
| 센서 수명 | ＞5년 | ＞2년 | ＞2년 | ＜2년 |
| 반응 속도 | <15sec/90% scale | <30sec/90% scale | <15sec/90% scale | |
| 분해능 | 1%LEL | 1%LEL | 0.1%VOL | |
| 측정 형태 | 확산형 (Diffusion Type) | |||
| 정확성 | ±3% Full Scale | |||
| 동작 전압 | 18~32Vdc | |||
| 소비 전력 | 2.8W @ 24Vdc | |||
| 작동 표시 | FND, 가스농도, 경보, 기기 이상 | |||
| 접점 출력 | 1차 경보, 2차 경보, Fault 경보 (Rated 5.0A @30Vdc) | |||
| 아날로그 측정 출력 | 4~20mA (HART: 옵션) | |||
| 디지털 통신 | RS-485 | |||
| 원격 인터페이스 | RS-485 Modbus, HART(옵션) | |||
| 입력 및 세팅 | Non-Intrusive with Magnetic Wand & RS-485(옵션) | |||
| 배선 | 4~20mA / DC / Relay : 최대 20 AWG | |||
| 사용 온도 | -20℃ ~ +55℃ | |||
| 사용 습도 | 5% ~ 95% RH (Non-condensing) | |||
| 전산관 사이즈 | 3/4” NPT × 2EA | |||
| 기기 보증기간 | 2년 | |||
| 센서 보증기간 | 1년 | |||
| 재질 | 트랜스미터 : 알루미늄, 센서 하우징 : 스테인리스스틸(SS316) | |||
| 사이즈 | 150(W) x 165(H) x 110(D) mm | |||
| 중량 | 약 1.9kg | |||
| 방폭인증 |
KCs : Ex d IIC T5 IECEx : Ex d IIC T5 INMETRO : Ex db IIC T5 Gb |
|||
| Gas | Sensor | Range | Low Alarm | High Alarm | Resolution |
|---|---|---|---|---|---|
| O₂ | Electrochemical | 0~30%vol | 19.0%vol | 23.0%vol | 0.1%vol |
| CO | Electrochemical | 0~500ppm | 30ppm | 60ppm | 1ppm |
| SO₂ | Electrochemical | 0~20ppm | 2ppm | 5ppm | 0.1ppm |
| H₂ | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| H₂ | Electrochemical | 0~1,000ppm | 100ppm | 500ppm | 5ppm |
| H₂S | Electrochemical | 0~500ppm | 10ppm | 15ppm | 1ppm |
| Combustible | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Combustible | IR | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| NH₃ | Electrochemical | 0~100ppm | 25ppm | 35ppm | 1ppm |
| C₂H₂ | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| C₂H₄O | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| C₆H₆ | IR | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| C₇H₈ | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| CH₄ | IR | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| CH₄ | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| Cl₂ | Electrochemical | 0~5ppm | 0.5ppm | 1.0ppm | 0.1ppm |
| Cl₂ | Electrochemical | 0~20ppm | 0.5ppm | 1.0ppm | 0.1ppm |
| CO₂ | IR | 0~2,000ppm | 1,000ppm | 1,500ppm | 3ppm |
| CO₂ | IR | 0~5,000ppm | 3,000ppm | 5,000ppm | 8ppm |
| CO₂ | IR | 0~5%vol | 0.5%vol | 3%vol | 0.1%vol |
| HCl | Electrochemical | 0~10ppm | 1ppm | 2ppm | 0.1ppm |
| VOC | PID | 0~1,000ppm | 50ppm | 100ppm | with in 3ppm |
| C₈H₁₀ | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| H₂O₂ | Electrochemical | 0~10ppm | 1ppm | 2ppm | 0.1ppm |
| NO₂ | Electrochemical | 0~20ppm | 3ppm | 5ppm | 0.1ppm |
| C₂H₄O | Electrochemical | 0~30ppm | 1ppm | 2ppm | 0.1ppm |
| C₂H₂ | Catalytic | 0~100%LEL | 15%LEL | 50%LEL | 1%LEL |
| NO | Electrochemical | 0~100ppm | 25ppm | 50ppm | 1ppm |
| HF | Electrochemical | 0~5ppm | 0.5ppm | 1ppm | 0.1ppm |
