SI-100IM

가스누설경보 수신부(멀티채널)

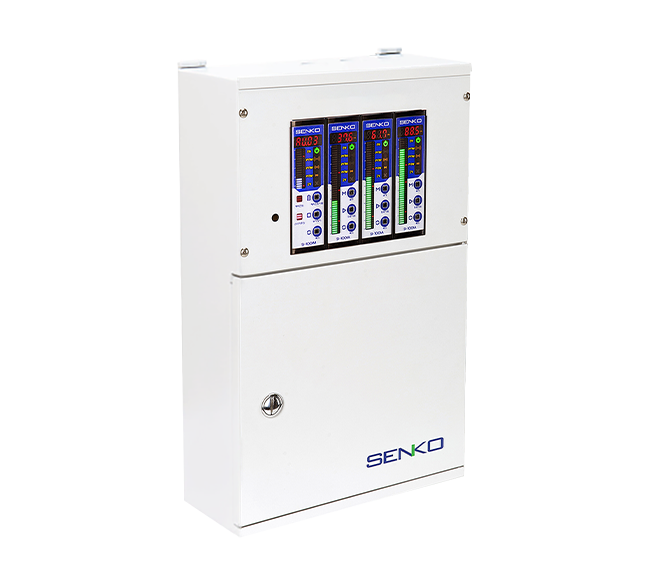

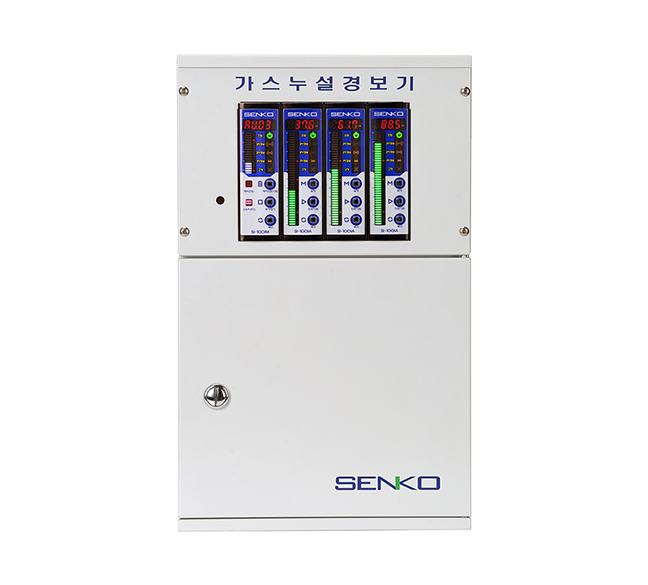

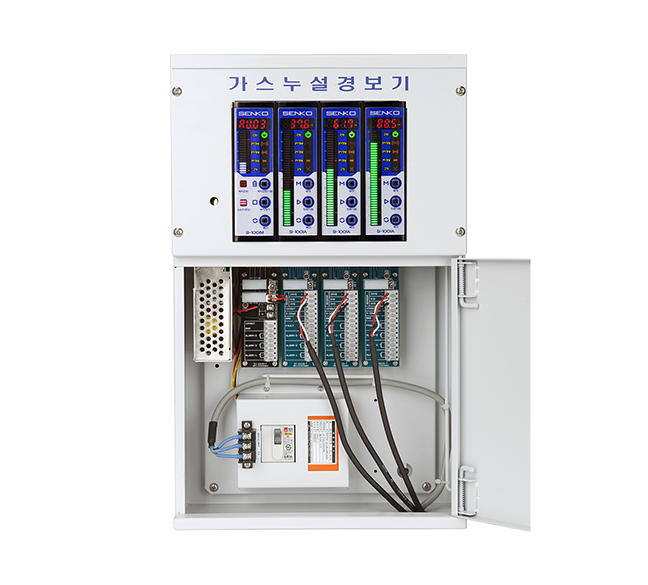

SI-100IM 제품은 멀티 형으로 Main Alarm Unit와 Alarm Display Unit로 구성되어 있으며 1개의 Main Unit 으로 부터 Alarm Unit을 1채널에서 최대10채널까지 다양하게 제작 할 수 있다. SI-100IM 제품은 DIN Type로 설계되어 Wall Mount Panel Type과 Free Standing Type 또는 19"Rack Type 등 다양하게 설계하여 설치 할 수 있다.

KEY FEATURES
    • 세련된 디자인과 심플한 구조: 직관적인 외관과 사용자 편의성 제공
    • 4자리 F.N.D 디지털 표시: 실시간 가스 농도 수치 제공
    • 40단계 LED 바 그래프: %, PPM, LEL 단위로 농도 시각화
    • 상태 아이콘 표시: 전원, 장애, 1차~3차 알람 상태를 아이콘으로 표시
    • 40개의 빨간 화살표 LED 그래프(◁): 직관적인 농도 상승 방향 표시
    • 영점 보정 및 가스 교정 기능 내장: 손쉬운 교정으로 정확한 측정 유지
    • 자가 진단 기능: 장비 상태 자동 점검
    • 교정 횟수 표시 기능: 센서 효율을 정량적으로 확인 가능
    • 정전 시 사용 가능한 배터리 내장: 비상 상황에서도 작동 유지
    • 설정 상태 저장 및 복원 기능: 오작동 시에도 설정값 복구 가능
제품 견적문의

SI-100IM

다채널 가스 모니터링 시스템

설명

SI-100IM은 가연성 가스, 독성 가스 및 산소 농도의 신뢰성 높은 감지를 요구하는 산업 환경에 적합한 다채널 가스 모니터링 시스템입니다. Main Alarm Unit(SI-100IM)과 선택적으로 Alarm Display Unit(SI-100IA)로 구성되며, 1채널부터 최대 12채널까지 유연하게 확장 가능합니다.

32-bit 고속 CPU를 탑재하여 빠르고 정확한 실시간 모니터링이 가능하며, 4자리 FND 디지털 및 40단계 바그래프 표시로 가시성이 뛰어납니다. 벽걸이형, 독립형, 19인치 랙 타입 등 다양한 설치 환경에 적합하도록 설계되었습니다. RS-485 통신을 통한 시스템 연동, 4-20mA, 릴레이, DC12V 등 다양한 출력 지원으로 폭넓은 활용이 가능합니다.

다단계 경보, 자가진단, 예비전원 기능을 통해 신속하고 정확한 위험 대응이 가능한 산업용 가스 모니터링 솔루션입니다.


주요 특징

- 모던하고 간결한 디자인
- 4자리 FND 디지털 표시: 실시간 농도 표시
- 40단계 LED 바그래프: %, PPM, LEL 단위 표시
- 상태 아이콘: 전원, 장애, 1~3차 경보 표시
- 40개의 붉은 방향 LED(◁): 농도 변화 추세 시각화
- 내장 Zero / Span 캘리브레이션: 간편 교정으로 높은 정확도
- 자가 진단 기능: 장비 상태 자동 확인
- 캘리브레이션 횟수 표시: 센서 효율 확인 가능
- 내장 백업 배터리: 정전 시에도 정상 작동
- 설정값 저장 및 복원: 오작동 시에도 초기값 복원


제품 스펙
Main CPUMKE02Z64 (32bit High Speed CPU)
Input Type4-20mA Full Scale
Measurement Display0.000 to 9999 Digital User Setting
Measurement Error FND Digital: ±1% Full Scale or 1 Digit
LED Bar: ±1% Full Scale or 1 Digit
Input Measurement Cycle10ms
Warning Alarm Setting Three-stage alarms (user setting), with separate warning graph (◁ Graph)
Concentration Display 4-Digit F.N.D, 40 Green LED Bar Graph (% , PPM, LEL, V Unit)
Alarm Setting Display40 Red Arrow LED Graph (◁)
Alarm OffManual & HMI Program
Self-diagnosisTest Switch & Reset Switch
Input and Output ControlRS-485 (SI-100 ICU Connection Option, D/I 8CH)
Measurement Output4-20mA Full Scale
Alarm Output Fault SPDT Relay Dry Contact Output (ON/OFF)
Alarm 1 SPDT Relay Dry Contact Output (ON/OFF)
Alarm 2 SPDT Relay Dry Contact Output (ON/OFF)
Alarm 3 SPDT Relay Dry Contact Output (ON/OFF)
Selected output among DC12V Output Fault & Alarm 1 to 3 (ON/OFF)
Dimensions40(W) x 130(H) x 104(D) mm
Operation PowerDC 12V ~ DC 28V
